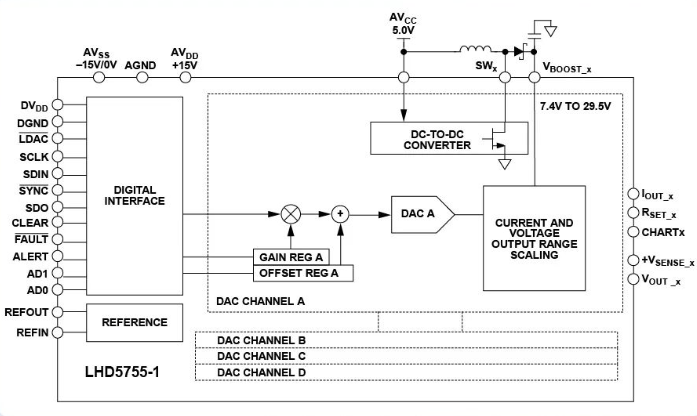

LHD5755-1 是一款四通道、电压和电流输出DAC，采用-26V 至 +33V 电源供电。片内动态电源控制功能基于为实现片
内功耗最低而优化的DC-DC 升压转换器，在电流模式下，可以在7.4V 至 29.5V 范围内调节输出驱动器的电压，使功耗最
小。各通道均有一个相应的 CHART 引脚,因此 HART 信号可以耦合到 LHD5755-1 的电流输出端。该器件采用多功能三线式
串行接口，能够以最高 30 MHz 的时钟速率工作，并与标准SPI、QSPIT、MICROWIRE™、DSP 和微控制器接口标准兼
容。该接口还提供可选的 CRC-8分组错误校验功能，以及用于监控接口活动的看门狗定时器。。LHD575-1 的额定工作温度
范围为-40°C至 +105°C，封装 64引脚，9mmx9mmQFN。
内功耗最低而优化的DC-DC 升压转换器，在电流模式下，可以在7.4V 至 29.5V 范围内调节输出驱动器的电压，使功耗最
小。各通道均有一个相应的 CHART 引脚,因此 HART 信号可以耦合到 LHD5755-1 的电流输出端。该器件采用多功能三线式
串行接口，能够以最高 30 MHz 的时钟速率工作，并与标准SPI、QSPIT、MICROWIRE™、DSP 和微控制器接口标准兼
容。该接口还提供可选的 CRC-8分组错误校验功能，以及用于监控接口活动的看门狗定时器。。LHD575-1 的额定工作温度
范围为-40°C至 +105°C，封装 64引脚，9mmx9mmQFN。
产品特性
- 16 位分辨率和单调性
- 动态电源控制降低发热
- 电流和电压输出引脚可连接到一个引脚电流输出范围:0 mA至 20 mA、4 mA 至20 mA或0 mA至24 mA总不可调整误差(TUE):±0.05%(最大值)
- 电压输出范围(含 20% 超量程):0V至 5 V、0V至 10V、±5V和±10 V总不可调整误差(TUE):±0.05%(最大值)
- 用户可编程失调与增益
- 片内诊断
- 片内基准电压源(±10 ppm/°℃，最大值)
- 温度范围:-40°C 至 +105°C
- 过程控制
- 致动器控制
- PLCS(可编程控制器）
- HART网络连接
实测数据

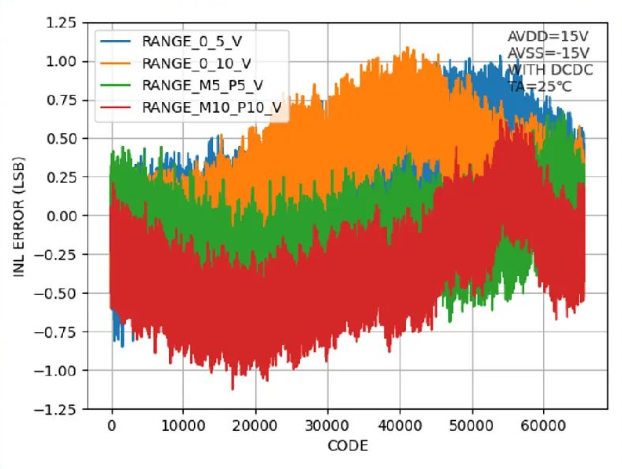

-电压输出 DACINL(DCDC打开)一

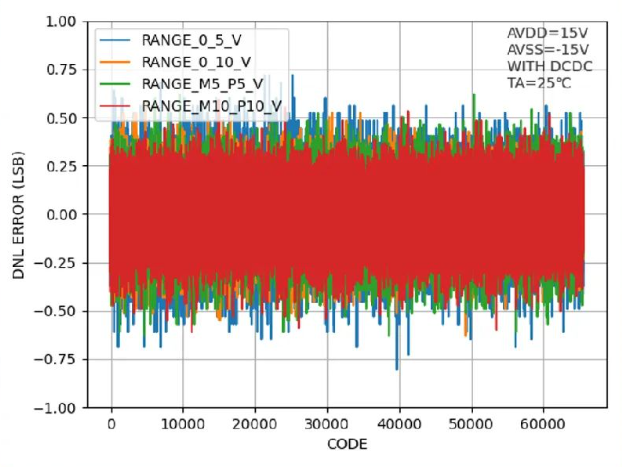

-电压输出 DAC DNL(DCDC打开)一

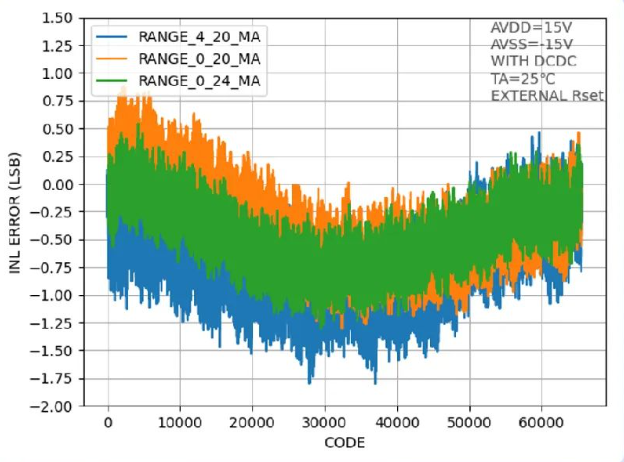

-电流输出 DAC INL(DCDC打开)一

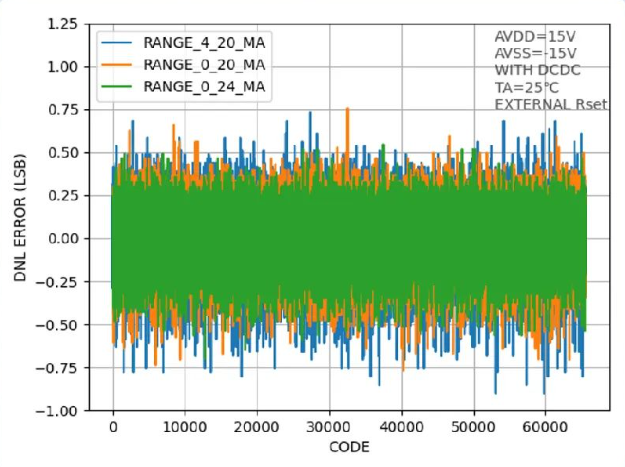

一电流输出 DAC DNL(DCDC打开)一

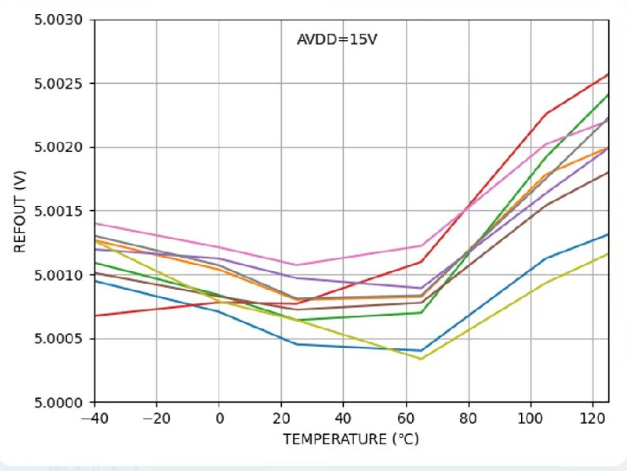

一片上基准温漂一

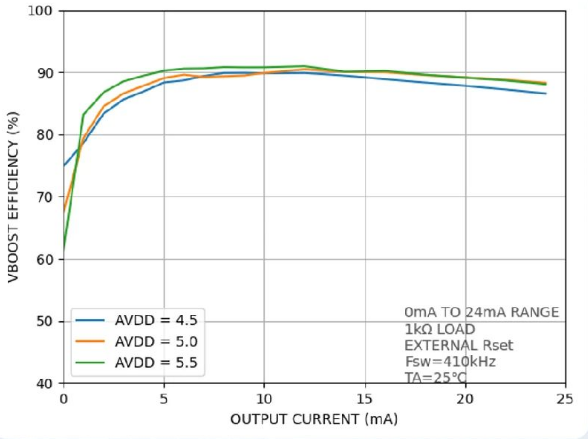

一 VBOOST 效率 VS.电流输出一
