在精密测量领域，市场竞争日益激烈，选择合适的 ADC 芯片成为一个挑战：
需要高精度、高集成度、低功耗，同时又要具备较高的性价比。
SGM58201 凭借自主研发的 IP 和创新性的架构设计，为工程师提供了一个兼顾性能与应用需求的理想选择。

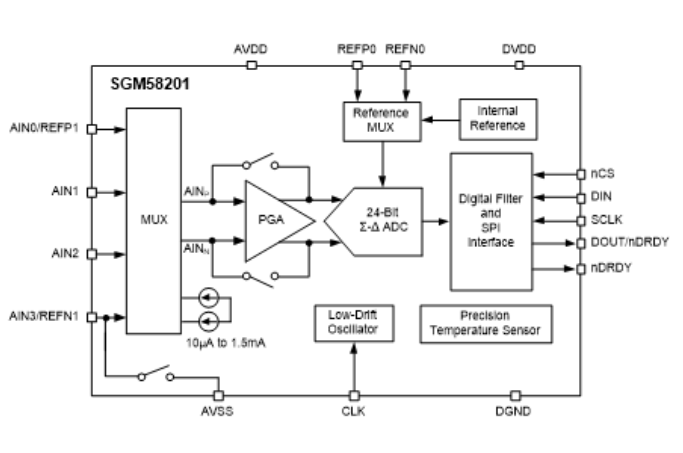

圣邦微电子推出的 SGM58201，作为新一代高性能 24 位 Σ-Δ ADC，支持 4 通道，内置 PGA、
MUX、REF、IDAC 等功能，凭借最高 22Bits ENOB 有效分辨率、10ppm/℃ 全温度范围温漂系数，
以及万分之二的恒流源匹配精度，树立了行业同品类的新标杆。

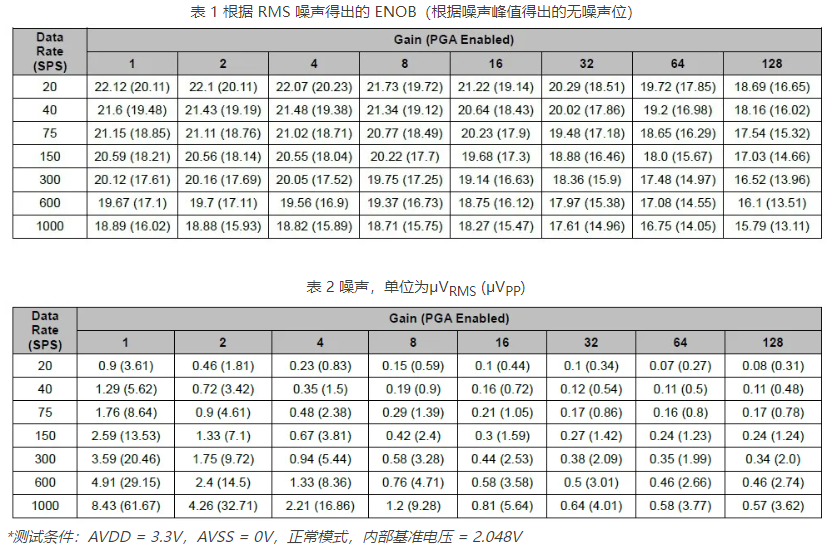

22Bits ENOB：精准还原真实信号

在高精度数据采集应用中，实际有效分辨率（ENOB）直接影响可用数据的质量。SGM58201 提供最高 22Bits
ENOB，确保用户获取真实、高精度的测量数据。

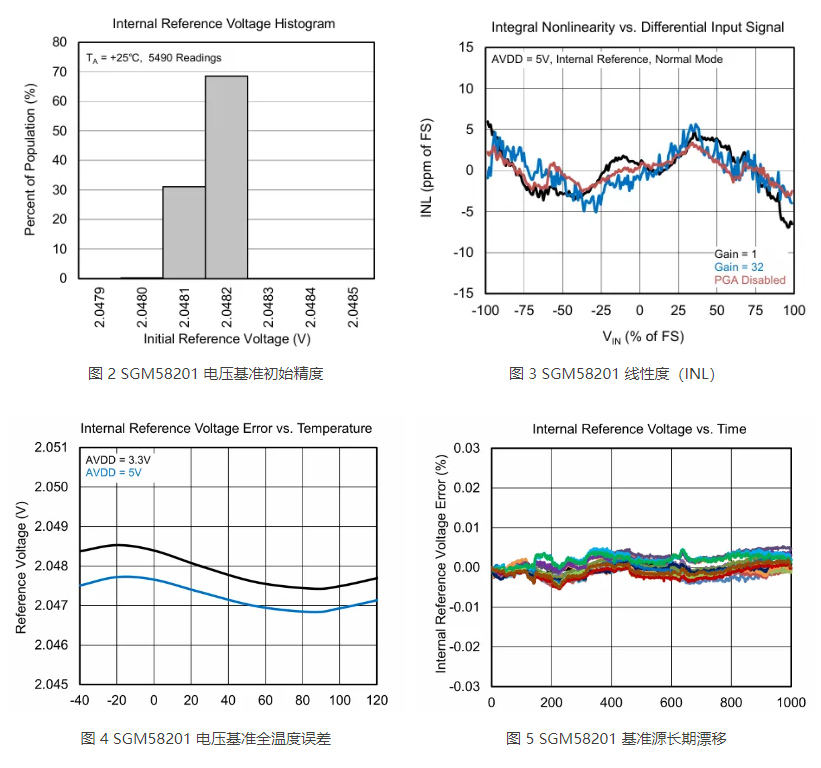

10ppm/℃ 全温度温漂：极端环境下仍能精准测量

温漂是高精度测量系统的巨大隐患，温度变化可能导致 ADC 测量精度下降。SGM58201 全温度温漂系数仅
10ppm/℃，即使在宽温度范围（-40°C 至 +125°C）内，依然能出色的保证测量数据的一致性。

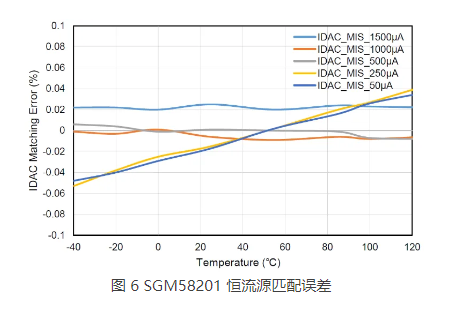

万分之二的恒流源匹配精度：精密 RTD 传感测量的利器

在 RTD 温度测量等应用中，恒流源匹配精度直接决定了测量精度。SGM58201 的恒流源匹配精度高达 0.02%
（万分之二），减少了传统方案中对二次采样需求，显著降低了校准成本。同时，结合单周期稳定技术，实现毫
秒级响应，满足高速产线的检测需求。

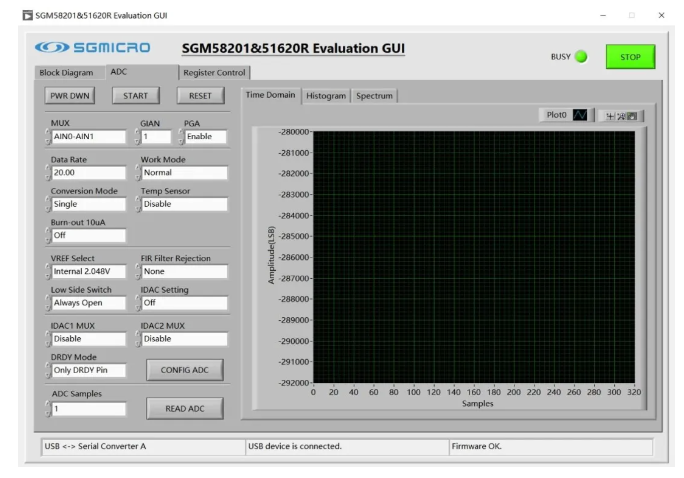

评估板（EVB）

为了帮助客户快速评估 SGM58201，圣邦微电子的产品线支持团队开发了完备且稳定的 EVAL 板和 GUI 软件
配套。该套件支持即时配置所有寄存器，并能实时计算和展示时域、频域以及直方图等各种数据。

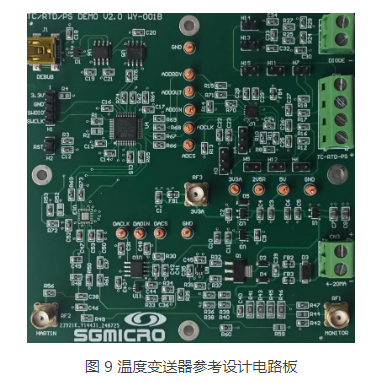

参考设计电路板（Reference Design Demo Board）

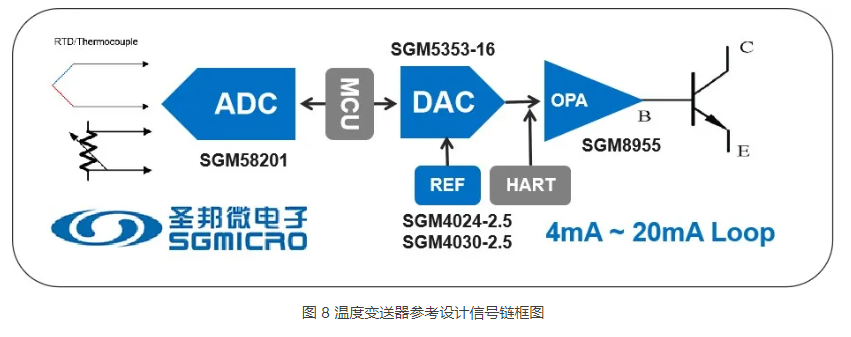

针对 SGM58201 的典型温度变送器应用，圣邦微电子的 AE 团队搭建了一整套基于公司 ADC、DAC、
OPA、REF 等核心物料的 4mA - 20mA 环路供电参考电路设计，支持 TC 和 RTD 等功能，方便客户评估整体系
统的综合指标性能。同时配套的专用 GUI 可用于对 ADC 和 DAC 的详细测试，简化了客户的评估工作。





SGM58201 市场应用场景：高精度测量的理想选择
