SGM6604 是一款完全集成的同步升压转换器，集成了 20V 主电源开关和输入/输出隔离开关。当 SGM6604 处于关断模式时，隔离开关可提供真正的负载断开功能。SGM6604 能够从 1.85V 输入启动，适用于单节锂离子电池或串联的双节碱性电池。该器件可提供高达 20V 的输出电压，这使其成为 PMOLED 面板偏压和要求在小尺寸解决方案中提供高电压应用的绝佳选择。
通过将 FB 引脚连接到 VIN 引脚，SGM6604 具有内部固定的 12V 输出电压设置。因此，它只需要三个外部元件即可实现 12V 输出电压。SGM6604 具有 1.12A 典型开关限流和 6ms 内置软启动时间，可将浪涌电流降至最低。当通过 EN 引脚禁用 SGM6604 时，隔离开关会断开输出与输入的连接，从而将漏电流降至最低。SGM6604 还实现了各种保护功能，如输出短路保护、输出过压保护和热关断等。
SGM6604 采用符合环保理念的 SOT-23-6绿色封装。其工作环境温度范围为 -40℃ 至 +85℃。

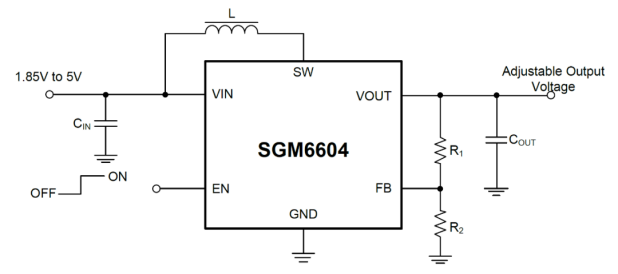

图 1 SGM6604 典型应用电路图
