圣邦微电子推出车规级 SGM48536xQ，一款具有负输入电压耐受能力的单通道高速低侧栅极驱动器。该器件可应用于车载 PTC、电机驱动、DC/DC 转换中功率 MOSFET、IGBT 的驱动。
SGM48536xQ 是一款单通道高速低侧栅驱动器，用于驱动 MOSFET 和 IGBT 功率开关。该器件具有轨到轨驱动能力和极小的传播延迟（18.5ns，典型值），内置欠压锁定（UVLO）功能。工作电压范围分别为 9V 至 25V（SGM48536BQ）和 13.5V 至 25V（SGM48536CQ），可提供 4A 峰值源电流和 8A 峰值灌电流（非对称驱动）；采用独立的非对称输出结构，提高器件对寄生米勒导通效应的抗扰度，并减少接地反弹。芯片采用符合环保理念的 SOT-23-6 绿色封装，符合 AEC-Q100 标准，适用于汽车应用。

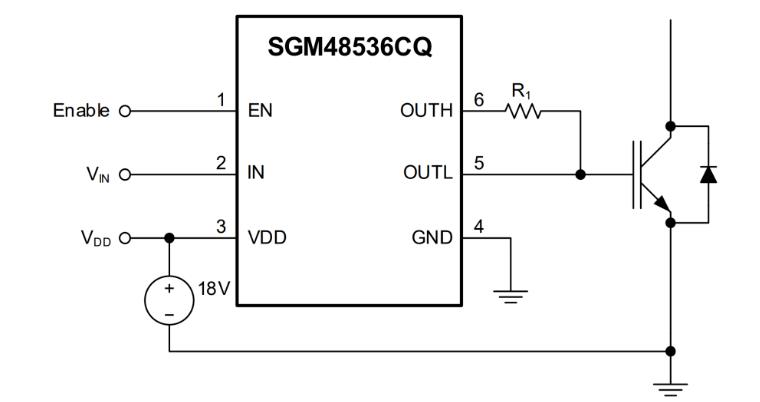

图 1 SGM48536CQ 典型应用电路图
